Montage feux de jour

Présentez vos réalisations ou vos futur projets

Montage feux de jour

Messagede gwenn56 » 11 Juin 2011 05:28

Voila, j'ai revue mon installation pour mes feux de jour dans mes antibrouillards et j'en ai profité pour vous prendre quelques photos du montage. On peut également les monter dans les optiques avant mais il existe déjà un tuto pour leur démontages remontage donc j'y revient pas. Il suffira d'adapter les manipulations d'ici aux optiques.

Premièrement, on désolidarise les antibrouillards du bas de caisse ; la fiche électrique s'enlève en enfonçant l'agraffe qui la maintient en place. Puis, on décolle la vitre pléxi en prenant soin de ne pas casser les pattes plastiques qui les retiennent (il y en a 3). Le décollage s'effectue à partir de la pointe vers la partie large du feu et avec l'aide d'une lame, on coupe l'espèce de joint noir au fur et à mesure.
vous obtenez ceci. Pensez à bien nettoyer l'intérieur du feu tant que vous y êtes :razz:
Inutile d'enlever le joint noir tout autour, il fera très bien son office après remontage.

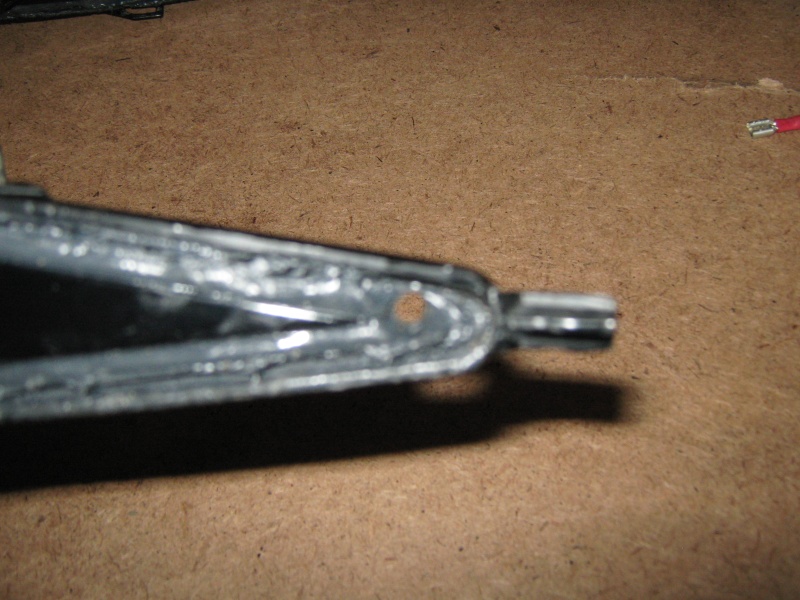

En préparation, on perce un petit trou dans la partie noir du feu qui servira au passage des câbles.

Ensuite, vient le moment de placer les bande LED sur le pléxi. On coupe les bandes à la longueur désirée (en suivant les marquages de coupe) puis on les met en place. Personnellement, j'ai rajouter un filet de super-glu afin qu'avec le temps les bandes ne se décolle pas (j'en ai eu l'expérience et le double face d'origine à tendance à se décoller avec le temps). On peut maintenir les bandes en place avec de petites pinces de modélisme par exemple le temps qu'elles colles bien et prennent la forme de l'optique.

Vient le moment de tout remonter. On passe les câbles par le trou percé précédemment (notés que j'en ai 4 puisque j'ai placé 2 bande LED par feu).

On replace le pléxi sur le feu et on presse un peu pour que le joint noir se recolle bien. Pour ceux qui ont peur de perdre en étanchéité, vous pouvez refaire le joint avec du silicone noir propre (c'est un joint silicone qui ne sèche pas. On en trouve dans les magasins de bricolage où ceux spécialisé dans le bâtiment).

Ensuite, on tire le câblage entre celui d'origine et les bandes LED. Là chacun fait comme il veut mais, j'ai préféré les relier aux veilleuses afin de synchroniser leurs allumages. Pour se faire, il est aisé d'utiliser des "cosses voleuses".
On fini d'isoler avec un peu de scotch d'électricien (chatterton) puis on replace les antibrouillards à leur place.

Au final voila ce que j'obtiens avec 2 bandes par feu.

Fini !!! :sol:

Si vous avez des questions qui vous "turlupines", posez les j'y répondrai dans la mesure de mes (faibles) connaissances en la matière et quand possible avec photos à l'appuie.
Cougar - 2.5l V6 - BM - Vert épicéa - "tuning en cours"
Avatar de l’utilisateur

gwenn56
Apprenti Cougar
Apprenti Cougar

Messages: 292
Inscription: 04 Juin 2010 13:01
Localisation: camors-morbihan

Cougar : V6-1999


Re: TUTO : Montage feux de jour

Messagede bisounours666 » 11 Juin 2011 07:09

Très bon tuto qui donne envie de le faire!!! :oui: :oui: :oui:
Cougar v6 2000 et 128000km
éric
Avatar de l’utilisateur

bisounours666
Cougar en furie
Cougar en furie

Messages: 2772
Inscription: 20 Déc 2009 04:30
Localisation: rambouillet

Cougar : v6-2000


Re: TUTO : Montage feux de jour

Messagede franckyrocky » 11 Juin 2011 09:38

ça rend vraiment bien ! :bien:
Franck
"Si tu n'as pas une Cougar à 30 ans c'est que tu as raté ta vie..."
Cougar 2.0 - 2000 - Silver - 49000km
Avatar de l’utilisateur

franckyrocky
Dieu Cougar
Dieu Cougar

Messages: 21065
Inscription: 21 Oct 2007 17:12
Localisation: Tout près de La Rochelle, belle et rebelle

Cougar : 2L-2000


Re: TUTO : Montage feux de jour

Messagede David Zuzarte » 11 Juin 2011 13:40

Très bon tuto qui ne me donne pas envie de le faire! :W :W

Non sans blague, du très bon boulot et ça rend pas mal du tout! ;-)
Par contre, ouvrir carrément les anti brouillard, j´ai pas envie de tout esquinter... :-/
Si un jour, je me décide à en mettre, j´imiterai la «bonne méthode» à Francky! :D
David Massagens Zen Spirit

Avatar de l’utilisateur

David Zuzarte
Dieu Cougar
Dieu Cougar

Messages: 10847
Inscription: 08 Fév 2009 07:36
Localisation: Un dolchardien "exilé" à Viana (PORTUGAL)

Cougar : 2L - 1999


Re: TUTO : Montage feux de jour

Messagede arm » 16 Sep 2011 10:25

tres bonne review, ça rend vraiment bien. bravo :bien:
Avatar de l’utilisateur

arm
Cougar
Cougar

Messages: 532
Inscription: 19 Juil 2009 15:29
Localisation: 77

Cougar : V6 BVA-2001


Re: TUTO : Montage feux de jour

Messagede bubu » 06 Oct 2011 22:09

j'ai fait la même chose mais en les collant a l'extérieur sans démonté les anti brouillards :razz: et à l'arrière je les ai mis en dessous du phare entre le haut du pc et le creux du phare, cela donne plus que l'impression que c'est incrusté ds le phare :sol:
Avatar de l’utilisateur

bubu
Apprenti Cougar
Apprenti Cougar

Messages: 193
Inscription: 22 Mai 2007 18:10
Localisation: NORMANDIE

Cougar : V6-24v-2001


Re: TUTO : Montage feux de jour

Messagede GabmaxXx » 07 Oct 2011 00:12

Des photos ? c'est plus simple que des mots :oui: :oui:
>>> Cougar x2+EcoSport+Rodéo+Eclipse+Pontiac G5 <<<
Quel que soit le nombre de roues, pourvu qu'on avance !!!
---------> 2L16s -Green- An 99 - 140000 Km <---------
---------> 2L16s - Blue - An 00 - 240000 Km <---------
Avatar de l’utilisateur

GabmaxXx
Administrateur - Webmaster
Administrateur - Webmaster

Messages: 12916
Inscription: 22 Mai 2006 20:56
Localisation: Blois (41) FRANCE / Mirabel - QUEBEC - CANADA

Cougar : 2L-1999


Re: TUTO : Montage feux de jour

Messagede franckyrocky » 07 Oct 2011 20:29

Pour l'avant c'est ce que j'ai fait, mais je suis aussi curieux de voir comment cela rend à l'arrière
Franck
"Si tu n'as pas une Cougar à 30 ans c'est que tu as raté ta vie..."
Cougar 2.0 - 2000 - Silver - 49000km
Avatar de l’utilisateur

franckyrocky
Dieu Cougar
Dieu Cougar

Messages: 21065
Inscription: 21 Oct 2007 17:12
Localisation: Tout près de La Rochelle, belle et rebelle

Cougar : 2L-2000


Re: TUTO : Montage feux de jour

Messagede proford » 02 Avr 2012 16:49

je relance un peu ce bon tuto car j'envisage de le faire (mais pas dans les antibrouillards car je n'en ai pas. juste à leur emplacement)

comment se fait la reliure éléctrique avec les veilleuses? que faut-il demonter au niveau du phare? faut le relier avec quel cable?
j'ai 30 ans et une Cougar donc j'ai pas raté ma vie!!! ;)
2L 130cv noire de 1999 103000 km au compteur!
Avatar de l’utilisateur

proford
Apprenti Cougar
Apprenti Cougar

Messages: 275
Inscription: 30 Jan 2010 10:53
Localisation: limoges 87

Cougar : 2L-1999


Re: TUTO : Montage feux de jour

Messagede gwenn56 » 06 Avr 2012 13:25

Pour relier les feux LED aux veilleuses, il te suffit de tirer le câble + jusqu'au feu et dans celui ci (passage du câble via un petit trou comblé au mastic si besoin par la suite) de lier ce câble avec le + des veilleuses à l'aide d'une "cosse voleuse" (les trucs bleu sur les photos :razz: ).
Ensuite te reste à tirer la masse directement sur le châssis. Pour cette partie tu peut t'aider des masses déjà existantes ou en placer une nouvelle.

Rien de bien compliqué au niveau électrique donc ;-)
Cougar - 2.5l V6 - BM - Vert épicéa - "tuning en cours"
Avatar de l’utilisateur

gwenn56
Apprenti Cougar
Apprenti Cougar

Messages: 292
Inscription: 04 Juin 2010 13:01
Localisation: camors-morbihan

Cougar : V6-1999


Re: TUTO : Montage feux de jour

Messagede proford » 06 Avr 2012 22:42

ok merci gwenn
j'ai 30 ans et une Cougar donc j'ai pas raté ma vie!!! ;)
2L 130cv noire de 1999 103000 km au compteur!
Avatar de l’utilisateur

proford
Apprenti Cougar
Apprenti Cougar

Messages: 275
Inscription: 30 Jan 2010 10:53
Localisation: limoges 87

Cougar : 2L-1999


Re: Montage feux de jour

Messagede tridacna » 17 Sep 2017 22:14

j'ai enfin mis mes feux de jour
Avatar de l’utilisateur

tridacna
Cougar
Cougar

Messages: 574
Inscription: 15 Juin 2009 17:55
Localisation: toulouse

Cougar : 2L et 2,5L


Re: Montage feux de jour

Messagede fifiv6 » 17 Sep 2017 22:22

Superbe!!!!!.

Pour le branchement, tu as fait comment?, je sais que dans un autre topic, un membre c'était servie de l'emplacement libre, pour le relais vert, (dans la boîte du compartiment moteur), pour les feux Scandinave :voyons: :voyons:
Cougar V6 2,5L 1998 Boîte Manuelle - Gris Appalaches - Options sièges cuirs électriques et chauffants - Echappements ULTER - Radar de recul - Autoradio GPS 9000 VNR avec commande au volant et chargeur 6 CD
Modèle vendu neuf en Allemagne par ernst+könig
Avatar de l’utilisateur

fifiv6
Cougar en furie
Cougar en furie

Messages: 3674
Inscription: 01 Juil 2015 23:23
Localisation: Indre et Loire (37)

Cougar : V6-BM-1998


Re: Montage feux de jour

Messagede tridacna » 17 Sep 2017 22:53

je me suis branché sur le fusible gestion moteur/pompe. le moins directement sur la borne - de la batterie. le + destiné a éteindre les feux de jour quand on allume les feux de croisement, je l'ai connecté aux clignotants, car en fait ces feux de jour deviennent orange lors du swich.
View My Video
Avatar de l’utilisateur

tridacna
Cougar
Cougar

Messages: 574
Inscription: 15 Juin 2009 17:55
Localisation: toulouse

Cougar : 2L et 2,5L


Re: Montage feux de jour

Messagede nolin.patrice » 17 Sep 2017 23:00

Le lien ne fonctionne pas
PATRICE
Avatar de l’utilisateur

nolin.patrice
Cougar en furie
Cougar en furie

Messages: 5008
Inscription: 17 Aoû 2007 01:26
Localisation: 02400 epaux bezu

Cougar : 2L_1999
