Types de lampes pour nos Cougars

Un problème électrique, un conseil ?

Types de lampes pour nos Cougars

Messagede David Zuzarte » 18 Mar 2010 04:07

J´ai trouvé ce simulateur assez utile, pour ceux qui voudrait savoir quel sont les numéros de réference technique (ECE) des lampes de nos félins.
C´est bon aussi pour n´importe quel autre modèle de n´importe quel marque.

http://www.lighting.philips.com/fr_fr/c ... ng&lang=fr

Clignotant latéral: W5W

A l´avant:
Feux de position: H6W
Feux de croisement: H7
Feux de route: HB3
Anti-brouillard avant: H3
Clignotant avant: P21W

A l´arrière:
Feux de position arrière/Antibrouillard: P21/5W
Feux de recul: P21W
Clignotant arrière: P21W
Anti-brouillard arrière: P21W
Lampe de plaque d´immatriculation: W5W
Feux de position arrière/Stop: P21/5W

Intérieur:

Eclairage de coffre: Navette de 10W 41mm
Plafonnier: Navette 10W 41mm
Lecteur de carte: ampoule type T4W sauf puissance de 6W
Compteurs: W5W x 3
Clim: W5w x 2

Pour le V6, je pense que ça doit être la même chose. :)

PS: Un truc bizarre sur ce simulateur...il nous donne au choix la version 2.5 V6 de 2544 cm3 (d´ailleurs je connais que celle-là) ou alors une version (que je connais pas du tout :voyons: ): 2.5 V6 de 2495 cm3 qui a été commercialisé à partir de Juin de 2000... :voyons:
David Massagens Zen Spirit

Avatar de l’utilisateur

David Zuzarte
Dieu Cougar
Dieu Cougar

Messages: 10839
Inscription: 08 Fév 2009 07:36
Localisation: Un dolchardien "exilé" à Viana (PORTUGAL)

Cougar : 2L - 1999


Re: Types de lampes pour nos Cougars

Messagede Cougar77 » 18 Mar 2010 09:03

Il y a deja toute la documentation ici : http://franck.siffert.perso.neuf.fr/silvercougar/
Franck
Avatar de l’utilisateur

Cougar77
Cougar en furie
Cougar en furie

Messages: 4700
Inscription: 04 Nov 2007 13:03
Localisation: Seine et Marne

Cougar : V6-BM-2000


Re: Types de lampes pour nos Cougars

Messagede michelv6 » 18 Mar 2010 11:40

la 2495 cm3, c'est la version ST200, qui est très très rare ;-)
nos produits peuvent te surprendre

www.astalux.com
michelv6
Cougar Experimenté
Cougar Experimenté

Messages: 888
Inscription: 06 Nov 2009 11:12

Cougar : V6-BVM-1999


Re: Types de lampes pour nos Cougars

Messagede Panpan » 18 Mar 2010 11:52

michelv6 a écrit:la 2495 cm3, c'est la version ST200, qui est très très rare ;-)

Oui...
Mais pas que !
2495cm3 existe aussi en ST24 (170cv)... ;-)

http://en.wikipedia.org/wiki/Ford_Mondeo_V6_engine
http://en.wikipedia.org/wiki/Ford_Mondeo#Engines_2
Voyons à combien revient la remise en état de mon Cougar (11 000€ selon l'expert).
airbags 150 ,
biellettes/SB 100,
triangles 130+44,
optiques 70,
PC 150,
garde boue 30 ,
géométrie 80,
pare-brise 80,
capot et aile redressés de façon... acceptable... :-))
Avatar de l’utilisateur

Panpan
Cougar Experimenté
Cougar Experimenté

Messages: 907
Inscription: 23 Sep 2008 09:24
Localisation: 36110

Cougar : V6-BM-2000


Re: Types de lampes pour nos Cougars

Messagede franckyrocky » 18 Mar 2010 14:52

Cougar77 a écrit:Il y a deja toute la documentation ici : http://franck.siffert.perso.neuf.fr/silvercougar/


Merci de penser à mon site Franck ;-)
Effectivement j'avais rédigé un article sur les ampoules dans la FAQ :
http://franck.siffert.perso.neuf.fr/sil ... &Itemid=46
J'avais même mis ce lien Philips sous le tableau.
Franck
"Si tu n'as pas une Cougar à 30 ans c'est que tu as raté ta vie..."
Cougar 2.0 - 2000 - Silver - 47000km
Avatar de l’utilisateur

franckyrocky
Dieu Cougar
Dieu Cougar

Messages: 20801
Inscription: 21 Oct 2007 17:12
Localisation: Tout près de La Rochelle, belle et rebelle

Cougar : 2L-2000


Re: Types de lampes pour nos Cougars

Messagede Cougar77 » 18 Mar 2010 15:02

C'est normal entre nous franck :lol:
Franck
Avatar de l’utilisateur

Cougar77
Cougar en furie
Cougar en furie

Messages: 4700
Inscription: 04 Nov 2007 13:03
Localisation: Seine et Marne

Cougar : V6-BM-2000


Re: Types de lampes pour nos Cougars

Messagede David Zuzarte » 18 Mar 2010 19:25

Ben tant pis! Je savais pas.. :roll:
Comme ça, c´est directement sur le forum. :razz:
David Massagens Zen Spirit

Avatar de l’utilisateur

David Zuzarte
Dieu Cougar
Dieu Cougar

Messages: 10839
Inscription: 08 Fév 2009 07:36
Localisation: Un dolchardien "exilé" à Viana (PORTUGAL)

Cougar : 2L - 1999


Re: Types de lampes pour nos Cougars

Messagede cougar76520 » 18 Mar 2010 22:09

David Zuzarte a écrit:J´ai trouvé ce simulateur assez utile, pour ceux qui voudrait savoir quel sont les numéros de réference technique (ECE) des lampes de nos félins.
C´est bon aussi pour n´importe quel autre modèle de n´importe quel marque.


http://www.lighting.philips.com/fr_fr/c ... ng&lang=fr


Pour la Cougar 2.0l 16V:

Clignotant latéral: W5W

A l´avant:
Feux de position: H6W
Feux de croisement: H7
Feux de route: HB3
Anti-brouillard avant: H3
Clignotant avant: P21W

A l´arrière:
Feux de position arrière: P21/5W
Feux de recul: P21W
Clignotant arrière: P21W
Anti-brouillard arrière: P21W
Lampe de plaque d´immatriculation: C5W
Feux de position arrière/Stop: P21/5W

Pour le V6, je pense que ça doit être la même chose. :)

PS: Un truc bizarre sur ce simulateur...il nous donne au choix la version 2.5 V6 de 2544 cm3 (d´ailleurs je connais que celle-là) ou alors une version (que je connais pas du tout :voyons: ): 2.5 V6 de 2495 cm3 qui a été commercialisé à partir de Juin de 2000... :voyons:


Pour la plaque c'est des W5W et non de C5W
Stop P21W
Position arrière/Antibrouillard: P21/5W

Intérieur:

Eclairage de coffre: Navette de 10W 41mm
Plafonnier: Navette 10W 41mm
Lecteur de carte: ampoule type T4W sauf puissance de 6W
Compteurs: W5W x 3
Clim: W5w x 2
Ligne Blueflamme, Décat, collecteur Inox, kit Xénon H7 5000K°, Filtre de remplacement K&N, Autoradio 2DIN Pioneer AVH3100DVD
cougar76520
Cougar Experimenté
Cougar Experimenté

Messages: 1460
Inscription: 08 Mar 2009 14:42
Localisation: Epegard (27)

Cougar : V6-1999


Re: Types de lampes pour nos Cougars

Messagede David Zuzarte » 19 Mar 2010 00:16

cougar76520 a écrit:Pour la plaque c'est des W5W et non de C5W
Stop P21W
Position arrière/Antibrouillard: P21/5W

Intérieur:

Eclairage de coffre: Navette de 10W 41mm
Plafonnier: Navette 10W 41mm
Lecteur de carte: ampoule type T4W sauf puissance de 6W
Compteurs: W5W x 3
Clim: W5w x 2



:bien: :wink:
David Massagens Zen Spirit

Avatar de l’utilisateur

David Zuzarte
Dieu Cougar
Dieu Cougar

Messages: 10839
Inscription: 08 Fév 2009 07:36
Localisation: Un dolchardien "exilé" à Viana (PORTUGAL)

Cougar : 2L - 1999


Re: Types de lampes pour nos Cougars

Messagede cougar76520 » 19 Mar 2010 22:00

Je ne fait que complèter la liste.

Boîte à gant: W5W
Commande d'allumage des feux: W5W voir W3W ou une led car l'ampoule chauffe beaucoup et le plastique ce déforme avec la chaleur.
Eclairage des mirroirs de pare soleil: poirette 1,2W x 4

Je crois que la liste est complète, reste les ampoules pour les voyant des compteurs.
Ligne Blueflamme, Décat, collecteur Inox, kit Xénon H7 5000K°, Filtre de remplacement K&N, Autoradio 2DIN Pioneer AVH3100DVD
cougar76520
Cougar Experimenté
Cougar Experimenté

Messages: 1460
Inscription: 08 Mar 2009 14:42
Localisation: Epegard (27)

Cougar : V6-1999


Re: Types de lampes pour nos Cougars

Messagede David Zuzarte » 19 Mar 2010 22:04

cougar76520 a écrit:Commande d'allumage des feux: W5W voir W3W ou une led car l'ampoule chauffe beaucoup et le plastique ce déforme avec la chaleur.


Je vois pas là... :voyons:
David Massagens Zen Spirit

Avatar de l’utilisateur

David Zuzarte
Dieu Cougar
Dieu Cougar

Messages: 10839
Inscription: 08 Fév 2009 07:36
Localisation: Un dolchardien "exilé" à Viana (PORTUGAL)

Cougar : 2L - 1999


Re: Types de lampes pour nos Cougars

Messagede cougar76520 » 19 Mar 2010 22:06

C'est le commutateur que tu tourne pour allumer tes feux :D .
Ligne Blueflamme, Décat, collecteur Inox, kit Xénon H7 5000K°, Filtre de remplacement K&N, Autoradio 2DIN Pioneer AVH3100DVD
cougar76520
Cougar Experimenté
Cougar Experimenté

Messages: 1460
Inscription: 08 Mar 2009 14:42
Localisation: Epegard (27)

Cougar : V6-1999


Re: Types de lampes pour nos Cougars

Messagede David Zuzarte » 19 Mar 2010 22:08

cougar76520 a écrit:C'est le commutateur que tu tourne pour allumer tes feux :D .


Oui mais je vois pas où tu insères la lampe.. :beuh:
Derrière le commutateur?

Et les commandes des vitres?
David Massagens Zen Spirit

Avatar de l’utilisateur

David Zuzarte
Dieu Cougar
Dieu Cougar

Messages: 10839
Inscription: 08 Fév 2009 07:36
Localisation: Un dolchardien "exilé" à Viana (PORTUGAL)

Cougar : 2L - 1999


Re: Types de lampes pour nos Cougars

Messagede cougar76520 » 19 Mar 2010 22:11

Oui c'est derrière le commutateur, pour les commandes de vitres et autre interrupteurs ce sont des leds de 3 ou 5 mm.
Ligne Blueflamme, Décat, collecteur Inox, kit Xénon H7 5000K°, Filtre de remplacement K&N, Autoradio 2DIN Pioneer AVH3100DVD
cougar76520
Cougar Experimenté
Cougar Experimenté

Messages: 1460
Inscription: 08 Mar 2009 14:42
Localisation: Epegard (27)

Cougar : V6-1999


Re: Types de lampes pour nos Cougars

Messagede Pascalus IV » 31 Aoû 2010 14:29

Petite question concernant les ampoules de la Cougar:

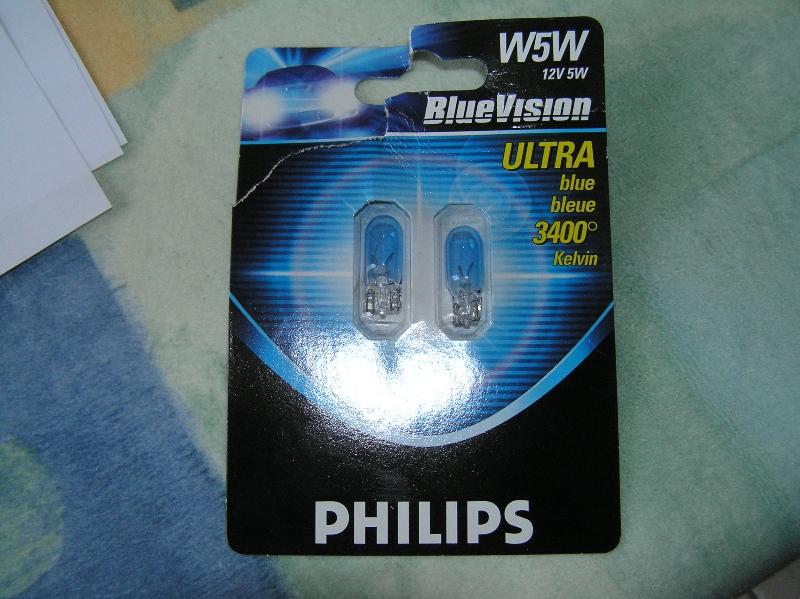

Le site Phillips parlent de C5W et Cougar76 precise que c'est des W5W, quelle est la bonne ref ? Je n'ai pas la Cougar sous la main et j'aimerais commander une paire de LED compatible.

Pour info une ampoule C5W c'est:

une W5W c'est:
Avatar de l’utilisateur

Pascalus IV
Cougar
Cougar

Messages: 458
Inscription: 13 Fév 2008 15:02
Localisation: 95 le soir, 93 la journée
